Die Umrüstung von einem kabelgebundenen Bediengerät auf ein drahtloses System verbessert die Sicherheit und Mobilität des Bedieners in der Fabrikhalle. Eine unsachgemäße Paarung oder Verkabelung birgt jedoch erhebliche Betriebsrisiken. Elektrische Fehler können Sie sich in Hebeumgebungen mit hoher Kapazität nicht leisten.
Ganz gleich, ob Sie eine ältere Winde nachrüsten oder einen defekten Controller austauschen: Bei der Kopplung handelt es sich selten nur um eine einfache digitale Synchronisierung. Dazu muss der neue Empfänger tief in die Magnetschütze des Hebezeugs integriert werden. Sie müssen außerdem bestimmte Funkfrequenzen genau aufeinander abstimmen, um gefährliche Signalkreuzungen zu verhindern.
In diesem Leitfaden werden die physischen Verkabelungsanforderungen aufgeführt, die für eine sichere Installation erforderlich sind. Wir beschreiben detailliert den von Branchenexperten verwendeten digitalen Frequenzpaarungsprozess. Darüber hinaus lernen Sie die Sicherheitskriterien kennen, die zur effektiven Bewertung und Umsetzung einer industrietauglichen Lösung erforderlich sind.
Das Pairing umfasst zwei unterschiedliche Phasen: die physische Verkabelung des Empfängers mit den Relais des Hubmotors und die digitale Synchronisierung der HF-Frequenz des Senders.
Umgehen Sie keine vorhandene Sicherheitshardware. Stellen Sie sicher, dass die Not-Aus-Fernbedienungsfunktion und die physischen Endschalter nach der Installation voll funktionsfähig bleiben.
Bei der Bewertung eines Fernbedienungsempfängers für elektrische Hebezeuge sollten Spannungskompatibilität, industrielle IP-Schutzarten und dedizierte Kanaloptionen Vorrang haben, um gegenseitige Signalinterferenzen zu vermeiden.
Käufer verwechseln häufig Standardfernbedienungen für Verbraucher mit industriellen Hebesystemen. Ein sicherer Aufbau erfordert eine spezielle Industriearchitektur, um unbefugte Bewegungen zu verhindern. Unterhaltungselektronik verwendet einfache Breitbandsignale. Industrielle Schwermaschinen erfordern eine verschlüsselte Punkt-zu-Punkt-Funkkommunikation. Eine echte drahtlose Hebesteuerung basiert auf robusten internen Komponenten, die speziell für gefährliche Umgebungen entwickelt wurden.

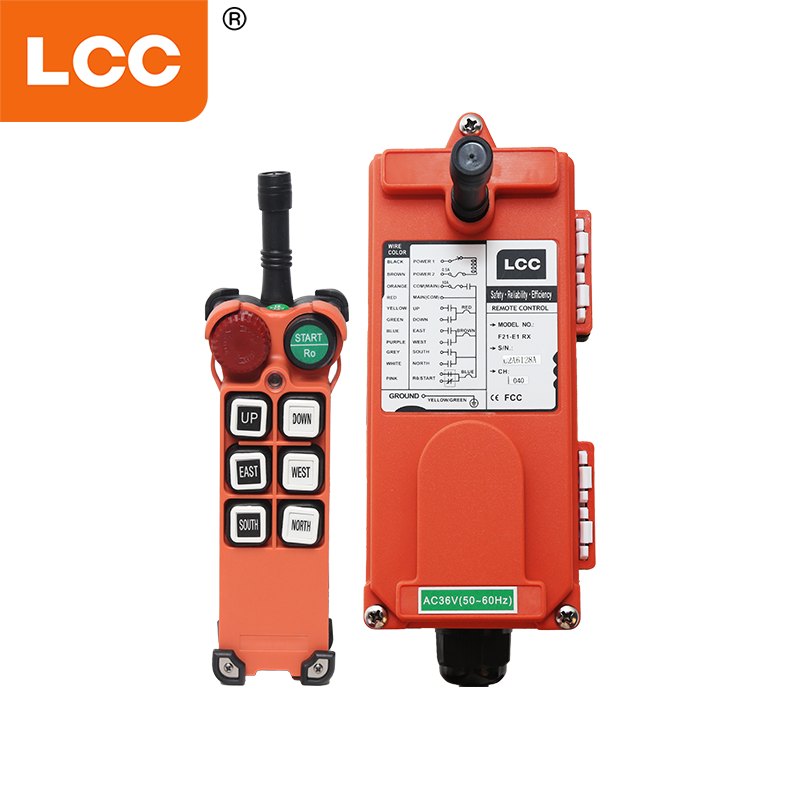

Die Diskussion der dem Bediener zugewandten Einheit verdeutlicht deren entscheidende Bedeutung. Das Senderhandgerät benötigt eine örtliche Stromversorgung, typischerweise durch Batterien in Industriequalität. Es beherbergt stark geschützte Richtungstasten. Noch wichtiger ist, dass es über einen aktiven Not-Aus - Fernschalter im Pilzstil verfügt. Dieser Schalter dient als ultimative Sicherheitsüberbrückung für den Bediener.

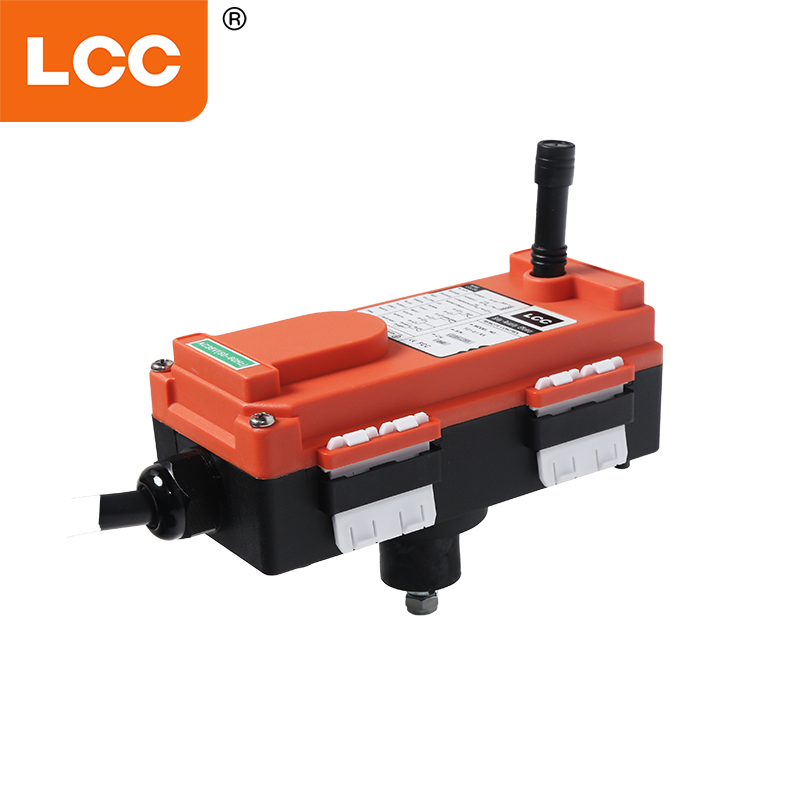

Der Empfänger fungiert als wichtige Brücke zwischen menschlichem Input und mechanischem Output. Diese Grundeinheit montieren Sie direkt an der Krankonstruktion. Es empfängt das lokalisierte HF-Signal. Als nächstes übersetzt es dieses Signal in physische Relaisklicks. Diese internen Relaisschlüsse senden Steuerspannung zum Antrieb der Hochleistungs-Magnetschütze des Hebezeugs.
Sichere Systeme verwenden eindeutige Identifikationscodes, um die Frequenzsynchronisierung zu verwalten. Hersteller programmieren Millionen einzigartiger ID-Kombinationen. Dies erreichen sie über physische DIP-Schalter oder verschlüsselte digitale Pairing-Sequenzen. Dieses strenge Sicherheitsprotokoll stellt sicher, dass eine bestimmte Fernbedienung nur einen bestimmten Aufzug bedient. Dadurch wird das Risiko einer gegenseitigen Beeinflussung vollständig eliminiert, wenn mehrere Kräne innerhalb derselben Anlage betrieben werden.
Das Anbringen einer drahtlosen Fernbedienung an einem Schwerlast-Hebezeug stellt eine kostspielige elektrische Arbeit dar. Sie müssen diese Aufgabe ernsthaft angehen. Fehler führen zum Herabfallen von Lasten, zur Beschädigung der Ausrüstung oder zu schweren Personenschäden.
Landes- und bundesstaatliche Sicherheitsrichtlinien schreiben strenge Lockout/Tagout-Verfahren (LOTO) vor. Sie müssen die gesamte Stromversorgung am Hauptschalter unterbrechen, bevor Sie das Gehäuse des Hebezeugs öffnen. Sichern Sie die Trennbox mit einem persönlichen Vorhängeschloss. Überprüfen Sie die fehlende Spannung mit einem kalibrierten Digitalmultimeter. Vertrauen Sie nie allein einer Sichtprüfung.
Nicht übereinstimmende Stromanforderungen zählen zu den häufigsten Installationsfehlern. Empfänger arbeiten mit bestimmten Spannungseingängen. Ein 110-V-Empfänger, der an einen 220-V-Steuerkreis angeschlossen ist, zerstört sofort die interne Leiterplatte. Umgekehrt führt die Versorgung eines 110-V-Wechselstromempfängers mit 24 V Gleichstrom zu einem völligen Funktionsausfall. Überprüfen Sie vor dem Kauf Ihres Geräts immer die vorhandene Steuerspannung.
Häufige elektrische Fehler im Heimwerkerbereich betreffen häufig die Integrität des Endschalters. Vermeiden Sie ausdrücklich Schaltpläne, die eine Umgehung der physischen oberen und unteren Endschalter des Hebezeugs vorsehen. Diese Endschalter verhindern, dass die Hakenflasche in die Trommel schlägt. Der Funkempfänger muss innerhalb dieses Sicherheitskreises perfekt in Reihe geschaltet sein.
Häufige Fehler vor der Installation:
Vorausgesetzt, dass die Spannung des Primärmotors mit der Spannung des Steuerkreises übereinstimmt.
Das Multimeter konnte nicht an einer bekannten stromführenden Quelle getestet werden, bevor das Hebezeug überprüft wurde.
Bestellen eines Empfängers, ohne die genauen Phasenanforderungen der Schütze zu prüfen.
Der Anschluss der physischen Empfängerbox an die Hebeinfrastruktur erfordert eine methodische Ausführung. Sie müssen die Drähte sicher verlegen, um ein Scheuern an vibrierenden Metallteilen zu verhindern. Ein Premium -Hebezeug-Sender-Empfänger bietet einen detaillierten Schaltplan, der direkt auf das Gehäuse gedruckt ist.
Sie müssen zunächst die primären Stromkabel für die Empfängerbox identifizieren. Suchen Sie die Eingangsklemmen „Leitung“ (L) und „Neutral“ (N). Diese versorgen die interne Platine des Empfängers konstant mit Strom.
Als nächstes identifizieren Sie die Richtungssteuerkabel. Diese Drähte steuern die primären Auf/Ab- und sekundären Ost/West-Bewegungen. Jede Richtung entspricht einem bestimmten internen Relais innerhalb der Empfängerbox.
Suchen Sie schließlich den gemeinsamen Draht (COM). Der gemeinsame Draht überbrückt die Stromversorgung aller Schützspulen. Wenn ein Richtungsrelais schließt, sendet es diese gemeinsame Spannung direkt an das ausgewählte Schütz.
Anschlussdiagramm des Steuerstromkreises
Terminalfunktion | Standarddrahtfarbe (variiert) | Verbindungsziel |
|---|---|---|
Stromleitung (L) | Schwarz oder Braun | Steuertransformatorausgang |
Neutral (N) | Weiß oder Blau | Transformator gemeinsam |
Richtung AUF | Gelb | Aufwärts-Schützspule (A1) |
Richtung AB | Grün | Abwärtsschützspule (A1) |
Haupt-COM | Red | Überbrückt über alle Richtungsrelais |
Sie müssen die Richtungsausgänge des Empfängers direkt an die Primärspulen der Schütze des Hebezeugs anschließen. Diese Spulen verfügen normalerweise über die Anschlussmarkierungen A1 und A2. Der Empfänger versorgt A1 mit Spannung, wodurch das Schütz geschlossen wird.
Wir empfehlen dringend die Verwendung geeigneter Aderendhülsen und Industrieklemmenblöcke. Vermeiden Sie es, blanke Drähte unter Isolierband miteinander zu verdrillen. Kräne erzeugen im Betrieb enorme Vibrationen. Verdrehte Verbindungen lösen sich schnell. Lose Drähte verursachen Lichtbögen, verschweißte Kontakte und unkontrollierte Bewegungen des Hebezeugs. Crimpen Sie eine Metallhülse auf jedes abisolierte Drahtende, bevor Sie es in die Schützklemmen einführen.
Der Aufbau der sicheren HF-Verbindung erfolgt nach Überprüfung der Hardware-Stromversorgung. Die Synchronisierung einer elektrischen Hebezeug-Fernbedienung gewährleistet die ausschließliche Kontrolle über den Hebemechanismus.
Ältere und Standardmodelle verwenden häufig physische Dip-Schalter-Konfigurationen. Sie müssen die Kunststoffgehäuse sowohl des Mobilteils als auch der Empfängereinheit öffnen. Im Inneren finden Sie einen kleinen Block mit winzigen Kippschaltern. Diese repräsentieren einen 8-Bit- oder 12-Bit-Binärcode. Sie müssen die Schalter am Mobilteil perfekt auf das Muster im Empfänger ausrichten. Wenn auch nur ein Schalter nicht übereinstimmt, ignoriert das System alle Befehle.
Moderne Industriemodelle verfügen häufig über digitale Auto-Pairing-Sequenzen. Dadurch entfällt die Notwendigkeit, versiegelte Gehäuse zu öffnen.
Schalten Sie die Hauptempfängerbox ein.
Halten Sie die entsprechende Kopplungstaste auf der Empfängerplatine gedrückt.
Halten Sie gleichzeitig bestimmte Richtungstasten (z. B. „Auf“ und „Osten“) am Sender gedrückt.
Warten Sie, bis die LED-Anzeige grün blinkt und die erfolgreiche Speichersynchronisierung bestätigt.
Fordern Sie eine strenge Testphase ohne Belastung des Hakens an. Überprüfen Sie die Richtungsgenauigkeit sorgfältig. Durch Drücken von „Up“ muss das Kabel nach innen aufgerollt werden. Testen Sie den Not-Aus sofort während einer Standardbewegung. Stellen Sie sicher, dass der Steuerstromkreis sofort unterbrochen wird und die magnetischen Schütze physisch abgeschaltet werden.
Die Wahl eines Systems, das rauen Industrieumgebungen standhält, erfordert einen strengen Entscheidungsrahmen. Treffen Sie Kaufentscheidungen nicht ausschließlich auf der Grundlage der anfänglichen Anschaffungspreise. Ein unzuverlässiger Fernbedienungsempfänger für elektrische Hebezeuge verursacht Tausende von Ausfallzeiten in der Fabrik.
Bewerten Sie die Haltbarkeit und Schutzart (IP) gründlich. Für Hochleistungsanwendungen müssen Sie die Schutzart IP65 oder IP67 verlangen. Der Empfänger muss schwebenden Betonstaub, hohe Luftfeuchtigkeit und extreme Temperaturschwankungen in der Anlage überstehen. IP67 stellt sicher, dass die interne Leiterplatte auch bei intensiven Waschvorgängen vollständig geschützt bleibt.
Besprechen Sie die Signalintegrität und den realistischen Betriebsbereich. Die meisten Qualitätsgeräte geben eine Reichweite von 100 Metern an. Allerdings beeinträchtigen dicke Metallkonstruktionen wie I-Träger und Stahldächer die HF-Zuverlässigkeit erheblich. Suchen Sie nach Systemen mit fortschrittlicher UHF/VHF-Anti-Interferenz-Technologie. Diese Systeme suchen aktiv nach sauberen Kanälen und Hop-Frequenzen, um tote Zonen zu vermeiden.
Sicherheitsfunktionen bleiben von größter Bedeutung. Ein konformes System muss standardmäßig in einen ausfallsicheren Zustand versetzt werden.
Batterieausfall: Der Sender muss unmittelbar vor einem Stromausfall einen automatischen Stoppbefehl senden.
Signalverlust: Das interne Watchdog-Relais des Empfängers muss alle Schütze fallen lassen, wenn die Kommunikation länger als eine Sekunde unterbrochen wird.
Tastenklemmen: Zweistufige Tasten müssen sich mechanisch lösen, wenn Fremdkörper sie in eine klemmende Position zwingen.
Die Behebung von Problemen unmittelbar nach der Einrichtung erfordert eine logische Denkweise zur Fehlerbehebung. Den Kabelbaum nicht vorzeitig herausreißen. Diagnostizieren Sie die Symptome systematisch.
Wenn der Empfänger hörbar klickt, der Motor jedoch nicht einrastet, liegt wahrscheinlich ein Problem mit dem Steuerkreis vor. Die digitale Kopplung war erfolgreich, daher das Klickgeräusch. Allerdings erreicht die Schützspulen nicht die richtige Spannung. Überprüfen Sie die Verbindung des gemeinsamen Kabels (COM). Überprüfen Sie, ob der Steuertransformator unter Last die erwartete Spannung ausgibt.
Zeitweilige Signalausfälle beeinträchtigen unsachgemäß geplante Installationen. Überprüfen Sie zunächst, ob die Batterien des Senders schwach sind. Überprüfen Sie als Nächstes die Platzierung der Empfängerantenne. Die vollständige Montage der Antenne in einem dicken Hebewerksgehäuse aus Metall schränkt die Reichweite erheblich ein. Möglicherweise benötigen Sie eine externe Antennenverlängerung. Untersuchen Sie außerdem lokale HF-Störungen, die von neu installierten schweren Maschinen in der Nähe ausgehen.
Wenn nur eine Richtung ordnungsgemäß funktioniert, kann ein lokaler mechanischer oder elektrischer Fehler vermutet werden. Es könnte sein, dass das Relais speziell für den „Down“-Stromkreis im Empfänger durchgebrannt ist. Alternativ ist ein defekter Mikroschalter unter dem Silikonpolster am Sender defekt. Prüfen Sie den Durchgang der Schützspule, um eine mechanische Blockierung auf der Hebezeugseite auszuschließen.
Das Koppeln eines Hebezeugsenders und -empfängers erfordert eine präzise mechanische Verkabelung, gefolgt von einer sicheren digitalen Synchronisierung. Sie erreichen Betriebssicherheit, indem Sie die Spannungsanforderungen einhalten, Endschalter warten und geeignete Anschlusstechniken verwenden. In industriellen Umgebungen sind zerbrechliche Geräte besonders gefährdet, weshalb robuste IP-geschützte Gehäuse zwingend erforderlich sind.
Überprüfen Sie den Schaltplan Ihres aktuellen Hebezeugs, bevor Sie einen Ersatz für die Fernbedienung kaufen. Dokumentieren Sie vorhandene Aderfarben und Schützspannungen. Wir empfehlen dringend, einen zugelassenen Industrieelektriker zu konsultieren, wenn die internen Schütze nicht dokumentiert, stark beschädigt oder übermäßig komplex erscheinen. Durch die ordnungsgemäße Implementierung wird letztendlich sichergestellt, dass Ihre Bediener schwere Lasten sicher aus sicherer Entfernung heben können.
A: Im Allgemeinen nein. Sender und Empfänger koppeln sich über proprietäre Mikrochips und bestimmte verschlüsselte Frequenzbänder. Hersteller kodieren einzigartige Algorithmen in ihre Firmware. Normalerweise müssen Sie sie als aufeinander abgestimmtes Set kaufen, um Sicherheit und Funktionalität zu gewährleisten.
A: Sie können es nicht sicher umgehen. Sie müssen einen exakten Ersatzsender beim Originalhersteller bestellen. Nach dem Empfang koppeln Sie es mit der internen Kopplungstaste des Empfängers oder indem Sie die internen DIP-Schalter genau auf den Originalcode einstellen.
A: Der Empfänger war wahrscheinlich parallel zur Hauptstromversorgung verdrahtet und nicht perfekt in Reihe mit dem Hauptschütz des Steuerkreises. Das System muss komplett neu verkabelt werden, um sicherzustellen, dass das Not-Aus-Relais den gemeinsamen Steuerkreis sofort unterbricht.
