So installieren Sie Schritt für Schritt ein Kran-Fernsteuerungssystem

Sie können ein Kran-Fernsteuerungssystem installieren, indem Sie einfache Schritte befolgen und die richtigen Werkzeuge verwenden. Der LCC Q600 ist eine gute Wahl für Kräne, Winden und Hebezeuge. Sie sollten an die Sicherheit denken, ob das System passt und ob sich der Bediener bei der Installation wohlfühlt. Stellen Sie sicher, dass das Signal gut funktioniert, und befolgen Sie die Regeln, um Probleme zu vermeiden. Diese Anleitung hilft Ihnen, wenn Sie ein neues System einbauen oder zu einem alten Kran hinzufügen.

Werkzeuge und Teile für die Kranfernsteuerung

Wenn Sie eine Kranfernsteuerung einbauen möchten, benötigen Sie die richtigen Werkzeuge und Teile. Die industrielle Funkfernbedienung Es funktioniert gut mit Kränen, Winden und Hebezeugen. Sie können diese Anleitung verwenden, wenn Sie ein neues System einrichten oder ein altes verbessern. LCC Q600 mit 6 Tasten ist ein gutes Beispiel für ein neues System.

Liste der wichtigsten Werkzeuge

Sie sollten alle Werkzeuge besorgen, bevor Sie beginnen. Hier ist eine Liste, die Ihnen helfen soll:

• Schraubendreher (Flachkopf- und Kreuzschlitzschraubendreher)

• Abisolierzangen und -schneider

• Isolierband

• Bohrer und Bohrer

• Schraubenschlüssel und Zangen

• Multimeter zur Spannungsprüfung

• Montagematerial (Schrauben, Bolzen, Halterungen)

• Schutzhandschuhe und Schutzbrille

Tipp: Tragen Sie immer Sicherheitsausrüstung, wenn Sie mit elektrischen Teilen arbeiten. Das schützt Sie und hilft, Unfälle zu vermeiden.

Übersicht über die wichtigsten Komponenten

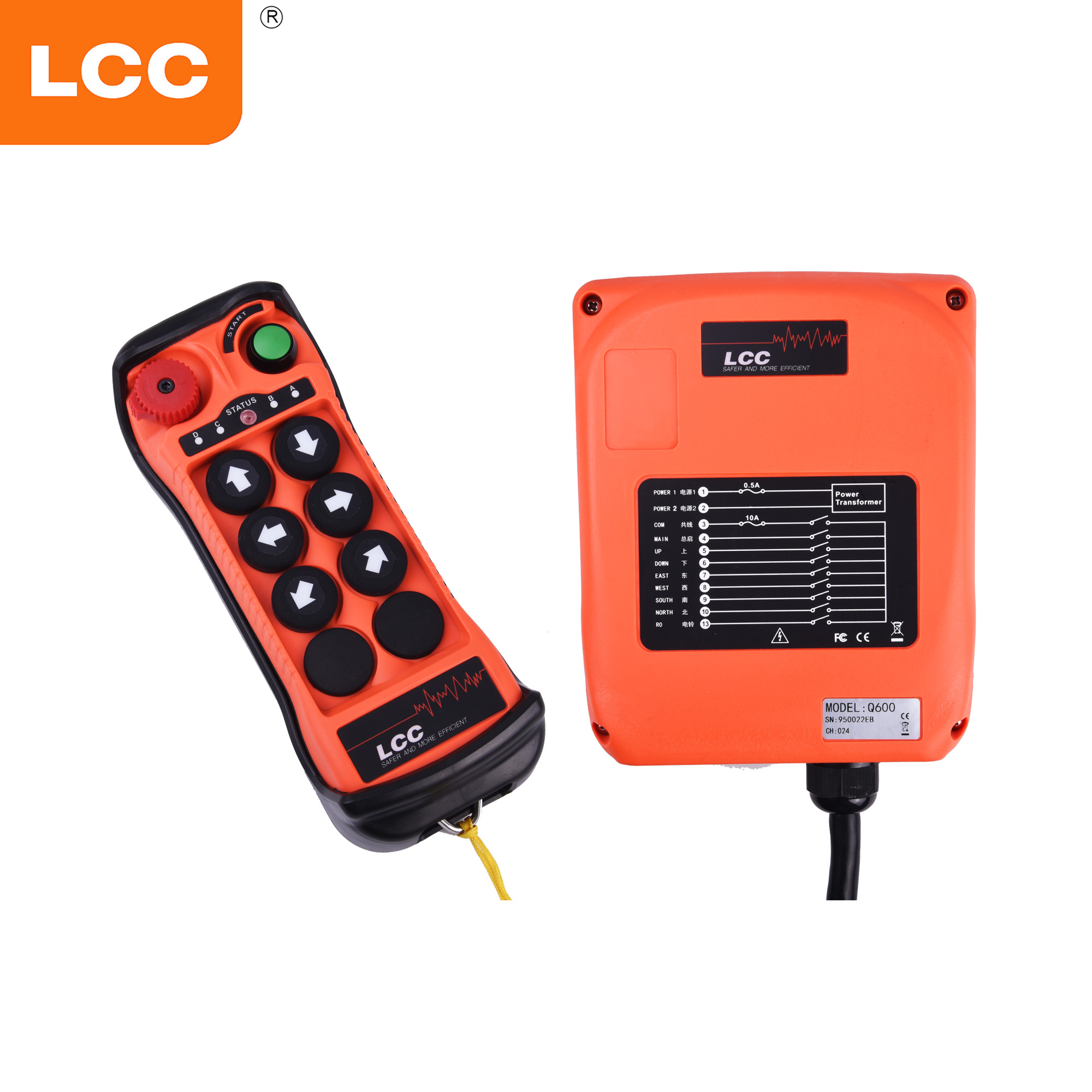

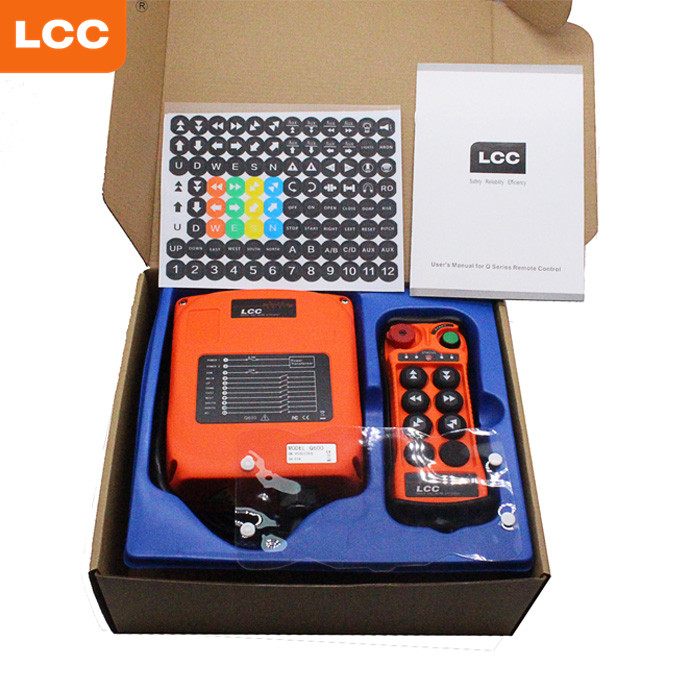

Ein normaler Kran-Fernbedienungssatz besteht aus vielen wichtigen Teilen. Der LCC Q600 wird mit allen wichtigen Dingen geliefert, die Sie für eine sichere Einrichtung benötigen. Hier ist eine Tabelle, die zeigt, was Sie in den meisten Kits finden:

Die meisten Kran-Fernbedienungssets verfügen außerdem über Montagehalterungen, Kabel und Antennen. Diese Teile helfen Ihnen beim Einrichten des Systems und stellen sicher, dass es auch aus großer Entfernung funktioniert. Mit vielen Fernbedienungen können Sie den Kran auf unterschiedliche Weise heben, senken und bewegen. Der LCC Q600 ist so konzipiert, dass er leicht zu halten ist, sodass Ihre Hände nicht ermüden. Die meisten Systeme verfügen über starke Sicherheitsfunktionen wie Notstopps und Sicherheitszonen, um die Sicherheit Ihres Arbeitsplatzes zu gewährleisten.

Vorbereitungs- und Sicherheitsschritte

Standort- und Geräteprüfung

Überprüfen Sie Ihren Standort und Ihre Ausrüstung, bevor Sie beginnen. Dies hilft Ihnen, Probleme später zu vermeiden. Prüfen Sie zunächst, ob die LCC Q600 -Fernbedienung für Ihren Kran funktioniert. Sehen Sie sich an, wie viel Gewicht Ihr Kran heben kann. Stellen Sie sicher, dass das System das Gewicht und die Bewegung des Krans bewältigen kann. Lesen Sie immer die Anweisungen des Unternehmens, das Ihren Kran und Ihre Fernbedienung hergestellt hat. Dadurch wird sichergestellt, dass alles sicher zusammenarbeitet.

• Stellen Sie sicher, dass das Steuerungssystem zur Last Ihres Krans passt.

• Prüfen Sie, ob das System bewegliche Lasten wie Schwankungen oder Wind bewältigen kann.

• Lesen Sie die Anweisungen sowohl für den Kran als auch für die Fernbedienung.

Schauen Sie sich nun an, wo Sie das System platzieren werden. Der LCC Q600 hat die Schutzart IP65. Das bedeutet, dass Staub und Wasser ferngehalten werden. Achten Sie dennoch auf andere Gefahren.

• Staub, Hitze, Nässe und Erschütterungen können die Funktionsweise der Fernbedienung verändern.

• Stellen Sie sicher, dass der Bereich sauber und trocken ist, bevor Sie beginnen.

• Stellen Sie das System nicht in die Nähe starker Erschütterungen oder sehr heißer Orte.

Sie müssen auch die Spannung und Stromversorgung überprüfen. Der Q600 funktioniert mit vielen Spannungen. Sie müssen jedoch sicherstellen, dass die Spannung zu Ihrer Ausrüstung passt.

Sicherheitsvorkehrungen

Sicherheit ist das Wichtigste, wenn Sie mit Kränen und Elektrizität arbeiten. Befolgen Sie immer die Sicherheitsregeln und tragen Sie Sicherheitsausrüstung. Verwenden Sie Handschuhe und Schutzbrillen, um Ihre Hände und Augen zu schützen. Berühren Sie niemals stromführende Leitungen. Schalten Sie den Strom aus, bevor Sie Verkabelungen vornehmen.

Tipp: Halten Sie einen Feuerlöscher bereit, wenn Sie an elektrischen Teilen arbeiten.

Beachten Sie auch die Qualitätsmanagementinformationen des Lieferanten für Kranfernsteuerungssysteme . Für diesen Artikel ist die vom Kunden bereitgestellte Standardreferenz ISO9001.

Verwenden Sie ISO9001 als Referenz für den Qualitätsmanagementstandard. Befolgen Sie bei der Verkabelung, Installation und dem Kranbetrieb vor Ort stets das Produkthandbuch, die Anweisungen des Kranherstellers und die örtlichen Sicherheitsanforderungen.

Installationsschritte für die Kranfernbedienung

Die Installation eines Kranfernsteuerungssystems hilft Ihnen, sicher und effizient zu arbeiten. Sie können diese Schritte befolgen, um den einzurichten . LCC Q600 oder ein ähnliches System Jeder Schritt ist wichtig für eine reibungslose Installation.

Montage des Empfängers

Suchen Sie zunächst einen geeigneten Platz an Ihrem Kran für den Empfänger. Wählen Sie einen Ort, der leicht zu erreichen ist, aber vor beweglichen Teilen geschützt ist. Der Empfänger sollte von Hitze, Wasser und starken Vibrationen ferngehalten werden. Verwenden Sie die Montagehalterungen und Schrauben, die Ihrem Kit beiliegen. Achten Sie darauf, dass der Empfänger fest sitzt und beim Bewegen des Krans nicht wackelt.

Stellen Sie sicher, dass der Empfänger nicht durch Metallgegenstände blockiert ist. Dadurch bleibt das Signal stark. Bei Bedarf können Sie mit einem Bohrer Löcher für die Halterungen bohren. Ziehen Sie alle Schrauben fest, damit sich der Empfänger nicht bewegt.

Tipp: Ein stabiler Empfänger ermöglicht Ihnen eine bessere Kontrolle und sorgt dafür, dass Ihr Fernbedienungssystem gut funktioniert.

Verkabelungsanschlüsse

Schalten Sie die gesamte Stromversorgung aus, bevor Sie mit der Verkabelung beginnen. Das gibt Ihnen Sicherheit. Entfernen Sie die Enden jedes Drahtes mit Ihren Abisolierzangen. Befolgen Sie den Schaltplan in Ihrem Handbuch. Verbinden Sie jedes Kabel mit dem rechten Anschluss am Empfänger. Ziehen Sie die Schrauben mit einem Schraubendreher fest.

Überprüfen Sie die Spannung an Ihrem Kran und gleichen Sie sie mit dem Empfänger ab. Der LCC Q600 funktioniert mit vielen Spannungen, sodass Sie ihn mit verschiedenen Kränen verwenden können. Umwickeln Sie jede Verbindung mit Isolierband, um Staub und Wasser fernzuhalten.

Sie müssen auch die Antenne anschließen. Platzieren Sie die Antenne an einem Ort, an dem sie ungehindert Signale senden und empfangen kann. Eine gute Antennenplatzierung trägt dazu bei, dass Ihr Kran-Fernsteuerungssystem über große Entfernungen funktioniert. Für das beste Signal können Sie diese Tipps nutzen:

• Halten Sie die Antenne gerade und aufrecht.

• Platzieren Sie es möglichst hoch auf dem Kran.

• Stellen Sie sicher, dass sich keine Metallgegenstände in der Nähe der Antenne befinden.

• Verwenden Sie die externe Antennenoption, wenn Sie eine größere Reichweite benötigen.

Moderne Fernbedienungssysteme nutzen intelligente Methoden, um die Signale stark zu halten. Sie nutzen Frequenzsprung und Fehlerkorrektur, um Störungen zu verhindern. Eine gute Antenneneinrichtung hilft Ihnen, Signalprobleme zu vermeiden und sorgt dafür, dass Ihre Kranfernsteuerung jederzeit funktioniert.

Sender-Setup

Jetzt können Sie den Sender einrichten. Legen Sie die Batterien ein oder laden Sie den Sender bei Bedarf auf. Überprüfen Sie, ob die Tasten funktionieren und sich solide anfühlen. Der LCC Q600 verfügt über sechs Tasten für verschiedene Kranbewegungen. Jede Taste sollte zur richtigen Kranfunktion passen.

Koppeln Sie den Sender mit dem Empfänger. Befolgen Sie die Schritte in Ihrem Handbuch. Normalerweise drückt man eine Taste am Empfänger und dann eine Taste am Sender. Warten Sie, bis die Signalleuchte anzeigt, dass sie gekoppelt sind.

Testen Sie jede Taste, um sicherzustellen, dass sie ein Signal sendet. Wenn Sie mehr als ein Fernbedienungssystem verwenden, beschriften Sie jeden Sender. So wissen Sie, wer welchen Kran steuert.

Erste Tests

Bevor Sie den Kran verwenden, testen Sie das gesamte Fernsteuerungssystem. Beginnen Sie mit einer Sichtprüfung. Suchen Sie nach losen Drähten, fehlenden Schrauben oder beschädigten Teilen. Stellen Sie sicher, dass Empfänger und Sender sauber und trocken sind.

Diese Tests sollten Sie durchführen, um Ihre Kranfernsteuerung zu überprüfen:

• Testen Sie das System auf Stöße und Vibrationen. Der LCC Q600 hält Stürzen und Stößen stand.

• Überprüfen Sie, ob das System nach einem Sturz aus einem Meter Höhe auf Beton funktioniert.

• Testen Sie das System an staubigen, nassen oder heißen Orten, um festzustellen, ob es noch funktioniert.

• Probieren Sie jeden Knopf aus und stellen Sie sicher, dass sich der Kran in die richtige Richtung bewegt.

• Überprüfen Sie, ob Signalprobleme vorliegen, indem Sie mit dem Sender im Arbeitsbereich herumlaufen.

• Stellen Sie sicher, dass das System elektromagnetische Tests besteht. Dadurch wird verhindert, dass Funk- oder Elektrogeräusche Probleme verursachen.

• Führen Sie Aufzeichnungen über Ihre Tests und prüfen Sie, ob die Installation dem Produkthandbuch, den örtlichen Sicherheitsvorschriften vor Ort und gegebenenfalls den ISO9001-Qualitätsmanagementaufzeichnungen entspricht.

Wenn Sie Probleme feststellen, beheben Sie diese, bevor Sie den Kran verwenden. Gute Tests sorgen dafür, dass Ihr Team sicher ist und Ihr Kran-Fernsteuerungssystem lange funktioniert.

Hinweis: Testen Sie Ihr Fernbedienungssystem immer vor jeder Schicht. Dies hilft Ihnen, Probleme frühzeitig zu erkennen und sorgt für die Sicherheit Ihres Arbeitsplatzes.

Fehlerbehebung im Fernbedienungssystem

Häufige Probleme

Beim Einrichten oder Verwenden eines Kran-Fernsteuerungssystems können Probleme auftreten. Wenn Sie diese Probleme kennen, können Sie sie schnell beheben und die Sicherheit Ihrer Arbeit gewährleisten.

• Der Not-Aus-Taster kann gedrückt bleiben. Dadurch stoppt der Kran sofort. Überprüfen Sie immer, ob jemand versehentlich darauf gedrückt hat.

• Die Fernbedienung funktioniert möglicherweise nicht, wenn dies nicht zulässig ist. Stellen Sie sicher, dass Sie Sender und Empfänger koppeln, bevor Sie sie verwenden.

• Probleme mit der Stromversorgung können dazu führen, dass das System nicht mehr funktioniert. Prüfen Sie, ob der Akku ausreichend Leistung hat. Verwenden Sie den richtigen Batterietyp und legen Sie ihn richtig ein.

• Der Empfänger wird möglicherweise nicht mit Strom versorgt. Sehen Sie sich den Stromeingang an und prüfen Sie, ob die AC- oder DC-Sicherungen durchgebrannt sind.

• Manchmal können Sender und Empfänger keine Verbindung herstellen. Überprüfen Sie die S/N-Codes und Kanalnummern. Sie müssen übereinstimmen, damit das System funktioniert.

• Wenn die Antenne blockiert oder defekt ist, kann es zu einem Signalverlust kommen. Platzieren Sie die Antenne hoch oben und entfernt von Metallgegenständen.

Tipp: Wenn die Fernbedienung nicht funktioniert, prüfen Sie zunächst die Batterie und die Stromversorgung. Dies behebt die meisten Probleme.

Hier ist eine einfache Checkliste zur Fehlerbehebung:

1. Stellen Sie sicher, dass die Batterie funktioniert und richtig eingelegt ist.

2. Überprüfen Sie den Batteriekasten und seine Verbindung zur Platine.

3. Sehen Sie sich den Stromeingang und die Sicherungen des Empfängers an.

4. Überprüfen Sie die Kabel zwischen Empfänger und Relaismodul.

5. Stellen Sie sicher, dass Sender und Empfänger denselben Kanal und Code verwenden.

Zu vermeidende Fehler

Sie können viele Probleme verhindern, indem Sie diese Fehler nicht machen:

• Führen Sie vor dem Starten des Systems keine Sicherheitsprüfungen durch.

• Verwenden Sie die falsche Batterie oder legen Sie sie verkehrt herum ein.

• Vergessen, Sender und Empfänger zu koppeln.

• Es wird nicht nach durchgebrannten Sicherungen oder losen Drähten gesucht.

• Platzieren Sie den Empfänger oder die Antenne in der Nähe starker Erschütterungen oder Metallgegenständen.

• Der Status der Not-Aus-Taste wird nicht überprüft.

Hinweis: Befolgen Sie immer das Handbuch und die Sicherheitsregeln. Eine sorgfältige Einrichtung und regelmäßige Kontrollen sorgen dafür, dass Ihr Kran-Fernsteuerungssystem einwandfrei funktioniert.

Sie können ein Kranfernsteuerungssystem einbauen, wenn Sie jeden Schritt befolgen und die richtigen Werkzeuge verwenden. Überprüfen Sie immer das System, bevor Sie es verwenden. Sicherheit ist sehr wichtig. Wenn Sie nicht sicher sind, was Sie tun sollen, fragen Sie jemanden, der mehr weiß. Beachten Sie diese Sicherheitstipps:

• Halten Sie sich von der Last fern

• Benutzen Sie bei Bedarf den Not-Aus-Schalter

• Stellen Sie sicher, dass die Bediener mit der Bedienung des Systems vertraut sind

Ein gutes System wie das LCC Q600 hilft Ihnen, den Kran besser zu steuern. Außerdem ermüden Ihre Hände dadurch weniger und es hält lange an.

FAQ

Woher wissen Sie, ob die Kranfernsteuerung zu Ihrem Kran passt?

Sie sollten die Spannung und Belastbarkeit überprüfen. Lesen Sie die Bedienungsanleitung Ihres Krans und der Fernbedienung. Stellen Sie sicher, dass das System den Anforderungen Ihres Krans entspricht.

Was tun, wenn die Fernbedienung nicht funktioniert?

Überprüfen Sie zunächst den Akku und die Stromversorgung. Schauen Sie sich die Verkabelung und Sicherungen an. Stellen Sie sicher, dass Sender und Empfänger gekoppelt sind. Wenn weiterhin Probleme auftreten, wenden Sie sich an den professionellen Support.

Können Sie das drahtlose Steuerungssystem im Freien verwenden?

Ja, Sie können es im Freien verwenden. Der LCC Q600 hat die Schutzart IP65. Es funktioniert gut an staubigen und nassen Orten. Sie sollten den Empfänger und den Sender sauber und trocken halten.

Wie oft sollte man die Kranfernsteuerung testen?

Sie sollten das System vor jeder Schicht testen. Überprüfen Sie alle Tasten und Sicherheitsfunktionen. Stellen Sie sicher, dass sich der Kran wie erwartet bewegt. Regelmäßige Tests sorgen für die Sicherheit Ihres Arbeitsplatzes.

Welche Sicherheitsausrüstung sollten Sie während der Installation tragen?

Sie sollten Schutzhandschuhe und Schutzbrille tragen. Diese schützen Ihre Hände und Augen. Schalten Sie immer den Strom aus, bevor Sie mit der Arbeit an Kabeln beginnen.

Tipp: Halten Sie einen Feuerlöscher in der Nähe, wenn Sie an elektrischen Geräten arbeiten.
