Die Aufrüstung auf eine proportionale Joystick-Fernbedienung wirkt sich direkt auf die Genauigkeit der Lastpositionierung, die Sicherheit des Bedieners und die Zykluszeiten aus. Das Bewegen schwerer Materialien erfordert mehr als nur grundlegende Richtungsbefehle; es erfordert absolute Fließfähigkeit in der Luft. Im Gegensatz zu einfachen Drucktastenbediengeräten erfordern Proportionalsteuerungen eine sorgfältige Abstimmung mit der Hydraulik, der elektrischen Infrastruktur und der Betriebsumgebung Ihres Krans. Ein nicht abgestimmtes System führt zu ruckartigen Bewegungen und birgt die Gefahr schwerer Unfälle und gefährlicher Lastschwankungen. Wir verstehen, wie überwältigend die Auswahl der Hardware ist, wenn man mit komplexen technischen Spezifikationen konfrontiert wird. Dieser Leitfaden bietet einen technischen Bewertungsrahmen für die Auswahl des richtigen Systems, ohne zu viel Geld für unnötige Funktionen auszugeben. Sie erfahren genau, wie Sie Signalausgänge anpassen, kritische Sicherheitsbewertungen überprüfen und die optimale Sendertechnologie für Ihre Aufzüge auswählen.
Präzision bestimmt die Hardware: Passen Sie den Ausgang des Joysticks (Spannung, PWM oder CAN-Bus) genau an die proportionalen Wegeventile Ihres Krans an.
Umgebung bestimmt die Frequenz: Wählen Sie einen drahtlosen Senderempfänger mit Frequency Hopping Spread Spectrum (FHSS), um starke industrielle HF-Interferenzen zu umgehen.
Haltbarkeit erfordert Besonderheiten: Setzen Sie Hall-Effekt-Sensoren anstelle mechanischer Potentiometer ein, um tote Zonen und physischen Verschleiß in der industriellen Joystick-Steuerung zu verhindern.
Konformität ist nicht verhandelbar: Überprüfen Sie die Zertifizierungen nach ISO 13849-1 (PL) oder IEC 62061 (SIL) für die Not-Aus-Schaltung (E-Stop).
Sie müssen mit der Analyse Ihrer spezifischen Maschinenklasse beginnen. Unterschiedliche Hebemaschinen erfordern völlig unterschiedliche Schnittstellenprioritäten. Beispielsweise funktioniert eine Turmdrehkran-Joystick-Fernbedienung ausschließlich im Freien. Dieser Aufbau erfordert eine extreme Signalreichweite und einen aggressiven Wetterschutz gegen Regen, Salznebel und UV-Strahlung. Decken- oder Brückenkräne werden in Innenräumen eingesetzt. Sie stehen vor ganz anderen Herausforderungen. Fabrikböden erzeugen starke Funkfrequenzstörungen. Stahlträger reflektieren die Signale zufällig. Bei Tandem-Indoor-Aufzügen benötigen Sie häufig auch die Möglichkeit zur Synchronisierung mehrerer Hebezeuge.
Jede Branche bewegt Lasten anders. Definieren Sie Ihren spezifischen Bedarf an Mikrogeschwindigkeitsanpassungen. Die Platzierung zerbrechlicher Baugruppen erfordert Bewegungen in Bruchteilen von Zentimetern, um eine Quetschung der Komponenten zu vermeiden. Das Gießen von Beton erfordert eine gleichmäßige, vorhersehbare Flüssigkeitskontrolle, um Spritzer zu verhindern. Blindlifte stellen die ultimative Herausforderung dar. Der Betreiber verlässt sich vollständig auf einen Spotter. Sie brauchen ein System, das die Bewegungen des Minutenzeigers in unglaublich langsame, bewusste Hubbewegungen umwandelt. Eine echte proportionale Signalisierung ermöglicht diese Mikroeinstellungen.

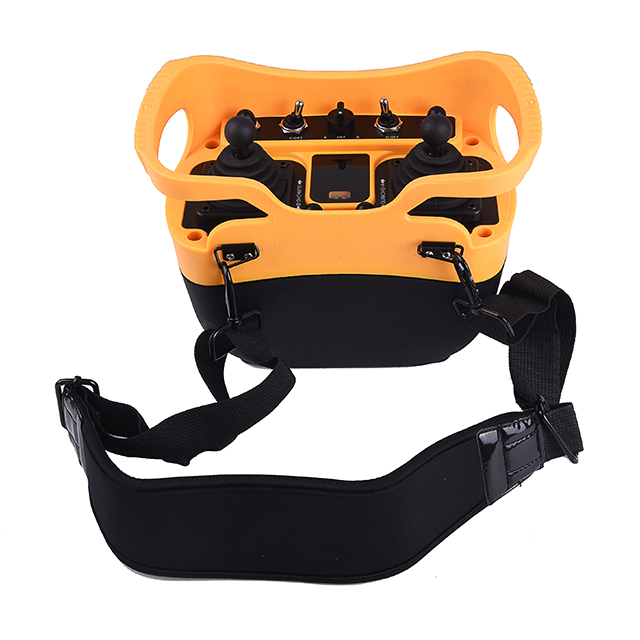

Planen Sie, wo Ihre Bediener während einer typischen Schicht stehen müssen. Sie benötigen bei jedem Aufzug eine optimale Sichtlinie. Durch die Einschränkung ihrer Bewegungsfreiheit verringern sich die Sicherheitsmargen. Dabei spielt die Ergonomie eine große Rolle. Eine Fernbedienung im „Bauchkasten“-Stil verteilt das Gewicht auf Schultern und Hüften. Dieses Design verhindert eine starke Ermüdung des unteren Rückens und des Nackens während Zehn-Stunden-Schichten. Bedenken Sie die körperliche Belastung, die Ihr Team täglich trägt.
Überprüfen Sie Ihren physischen Arbeitsplatz auf tote Signalbereiche.
Begleiten Sie Ihre Mitarbeiter, um ihre täglichen Laufwege zu planen.
Dokumentieren Sie spezifische Wetterexpositionswerte für alle Outdoor-Geräte.
Messen Sie wöchentlich die schwersten und empfindlichsten Lasten, die umgeschlagen werden.
Einfache Stufenregler basieren auf unterschiedlichen Geschwindigkeitsstufen. Sie drücken eine Taste für Geschwindigkeit eins, Geschwindigkeit zwei oder Geschwindigkeit drei. Dadurch entstehen harte Übergänge. Die echte proportionale Kransteuerung ermöglicht stufenlose, stufenlose Geschwindigkeitsregelungen, die ausschließlich auf dem Auslenkwinkel des Joysticks basieren. Durch leichtes Drücken des Steuerknüppels wird das Hebezeug zum Kriechen gebracht. Durch weiteres Schieben wird die Ladung sanft beschleunigt. Diese Fließfähigkeit eliminiert Pendellastschwankungen. Es verhindert auch heftige hydraulische Stöße. Ein hydraulischer Schock beschädigt mit der Zeit teure Dichtungen und Zylinderwände.
Die internen Sensoren definieren Langzeitpräzision. Herkömmliche Potentiometer verwenden mechanische Schleifer, die über Carbonschienen gleiten. Sie zermürben körperlich. Eindringender Staub beeinträchtigt die Genauigkeit. Sie entwickeln schließlich gefährliche „tote Zonen“, in denen die Bewegung des Joysticks keine Leistung bringt. Eine moderne Alternative bieten Hall-Effekt-Sensoren. Sie nutzen Magnetfelder, um Positionsänderungen zu erkennen. Sie verfügen über keine mechanischen Kontaktpunkte. Dieses berührungslose Design macht sie äußerst langlebig und unempfindlich gegenüber Staub und Feuchtigkeit.
Besonderheit | Hall-Effekt-Sensoren | Mechanische Potentiometer |
|---|---|---|
Operationsmethode | Kontaktlose Magnetfelder | Physische Gleitwischer |
Haltbarkeit | Extrem hoch (Millionen Zyklen) | Mäßig (anfällig für Reibungsverschleiß) |
Tote Zonen | Kommt selten vor | Entwickeln Sie sich im Laufe der Zeit |
Umweltresistenz | Ausgezeichnet (unempfindlich gegen Staub) | Schlecht (anfällig für das Eindringen von Schmutz) |
Sie können eine Fernbedienung nicht allein aufgrund ihres physischen Designs kaufen. Die Steuerung muss das spezifische elektrische Signal ausgeben, das Ihre Maschine benötigt. Sie müssen den Sender perfekt auf Ihre SPS oder Hydraulikventile abstimmen. Typische Industriesignale umfassen analoge Spannung (0–10 V), Stromschleifen (4–20 mA), digitale CANopen-Protokolle oder direkte PWM (Pulsweitenmodulation). Eine ordnungsgemäß konfigurierte Krankonfiguration mit Proportional-Joystick-Fernsteuerung basiert vollständig auf diesem Signal-Handshake. Die Versorgung eines Ventils mit 0–10 V, das eine PWM erwartet, führt zum Totalausfall des Systems.
Legen Sie vor dem Kauf strenge Anforderungen an die Grundreichweite fest. Beurteilen Sie, ob Ihre Einrichtung eine Abdeckung von 100 Metern benötigt oder für Außenhöfe mehr als 300 Meter benötigt. Reichweitenangaben bedeuten ohne geringe Latenz nichts. Die Latenz stellt die Verzögerung zwischen der Bewegung Ihrer Hand und der Reaktion des Krans dar. Akzeptable Latenzschwellenwerte liegen unter 50 Millisekunden. Reaktionszeiten von weniger als 50 Millisekunden wirken augenblicklich. Eine hohe Latenz führt dazu, dass Bediener Bewegungen übermäßig korrigieren, was zu gefährlichen Pendelausschlägen führt.
In modernen Industriegebieten wimmelt es von unsichtbarem Lärm. In den Fabrikhallen stehen Dutzende WLAN-Router. Schwere Maschinen erzeugen elektromagnetische Felder. Dichte Stahlkonstruktionen reflektieren Radiowellen unvorhersehbar. Sie benötigen die Frequency Hopping Spread Spectrum (FHSS)-Technologie. FHSS springt mehrmals pro Sekunde über Dutzende von Funkkanälen. Wenn es auf einen blockierten Kanal trifft, springt es einfach zu einem freien Kanal. Diese dynamische Verschiebung garantiert eine unterbrechungsfreie Kommunikation.
Sender sind brutalen Bedingungen ausgesetzt. Gabelstapler zerquetschen sie. Sie fallen von hohen Laufstegen. Wenn ein Sender ausfällt, steigen die Ausfallkosten rapide an. Beurteilen Sie, wie einfach es ist, ein defektes Gerät auszutauschen. Moderne Systeme nutzen elektronische Schlüssel oder RFID-Smartcards. Sie stecken einfach die alte Karte in eine neue Bellybox. Es wird sofort synchronisiert. Sie müssen nie aufsteigen und den am Kran montierten Funksenderempfänger manuell neu programmieren. Diese Plug-and-Play-Redundanz spart Stunden an Wartungsarbeit.
Ignorieren vorhandener werkseitiger WLAN-Bänder bei der Frequenzauswahl.
Kauf eines Systems ohne automatische Kanalwechselfunktion.
Es ist fehlgeschlagen, einen zuvor gekoppelten Ersatzsender auf dem Boden zu lassen.
Sie müssen eine gründliche Prüfung Ihrer vorhandenen Ventile durchführen. Viele ältere Maschinen verwenden Standard-Ein/Aus-Spulen. Diese Basisventile öffnen einfach vollständig oder schließen dicht. Sie können den Flüssigkeitsfluss nicht modulieren. Für die Aufrüstung ist spezielle elektrohydraulische Hardware erforderlich. Sie benötigen kompatible proportionale Monoblock- oder Sektionsventile. Mit Sektionsventilen können Sie mehrere Steuerscheiben übereinander stapeln. Sie bieten eine große Modularität für komplexe Hebeaufbauten.
Die Nachrüstung eines älteren, rein mechanischen Krans erfordert Geduld und die richtigen Teile. Sie können einen Digitalempfänger nicht direkt an manuelle Hebel anschließen. Sie müssen elektrohydraulische Schnittstellenmodule installieren. Diese Konvertierungsverteiler akzeptieren digitale Signale und wandeln sie in hydraulischen Steuerdruck um. Dieser Steuerdruck verschiebt die Hauptrichtungsschieber. Budgetieren Sie entsprechend für diese hydraulischen Umrüstblöcke. Sie kosten oft genauso viel wie die Elektronik.
Gehen Sie bei den physischen Gehäusen keine Kompromisse ein. Die Empfangseinheit befindet sich auf der Kranbrücke. Es ist Fett, extremer Hitze und starken Vibrationen ausgesetzt. Setzen Sie die Umweltschutzklasse IP65 oder IP66 vor. Diese Bewertungen garantieren Schutz gegen Hochdruckwasserstrahlen und mikroskopisch kleinen Staub. Fordern Sie standardisierte Kabelbäume. Vorverdrahtete, farbcodierte Kabelbäume machen Rätselraten überflüssig. Sie beschleunigen die Integration sicher. Der Einsatz der CAN-Bus-Technologie vereinfacht dies noch weiter und reduziert dicke Kabelbündel auf nur vier wesentliche Kabel.
Industriesicherheitsstandards dienen als Ihr ultimativer Schutz vor Haftung und Unfällen. Vertrauen Sie niemals unbestätigten Behauptungen. Suchen Sie nach unabhängig zertifizierten Sicherheitsbewertungen. Die Not-Aus-Funktion (E-Stop) stellt Ihre lebenswichtige Lebensader dar. Es muss die Klassifizierung PL-d oder PL-e gemäß ISO 13849-1 erfüllen. Alternativ können Sie die SIL 3-Konformität gemäß IEC 62061 überprüfen. Diese Rahmenwerke schreiben eine kreuzweise Überwachung mit zwei Relais vor. Wenn ein Sicherheitsrelais ausfällt, unterbricht das Backup-Relais sofort die Stromversorgung.
Passive Sicherheit hängt vom Bediener ab. Die aktive Sicherheit greift automatisch ein. Fordern Sie „Totmann“-Schalter. Diese erfordern einen kontinuierlichen, bewussten Druck, um zu funktionieren. Wenn der Bediener ohnmächtig wird, stoppt die Maschine sofort. Neigungs- und Fallsensoren bieten entscheidenden Schutz. Wenn der Bediener stolpert und den Controller fallen lässt, erkennt der interne Beschleunigungsmesser den Sturz. Es unterbricht automatisch die Stromversorgung, bevor die Fernbedienung den Boden berührt. Automatische Abschaltungen außerhalb des Bereichs verhindern ein „außer Kontrolle geratene“ Lasten, wenn das Signal nachlässt.
In Stahlwerken zersplittern dünne Kunststoffgehäuse. Geben Sie glasfaserverstärkte Gehäuse an. Sie absorbieren starke Stöße, ohne zu reißen. Der industrielle Joystick-Controller muss den harten Alltagsbeanspruchungen standhalten. Achten Sie auf taktiles Feedback. Die Bediener tragen dicke Lederschutzhandschuhe. Sie müssen beim Bewegen der Stöcke ein positives „Klicken“ und einen Widerstand spüren. Fühlen sich die Bedienelemente matschig an, verlieren Bediener ihr räumliches Vorstellungsvermögen.
Die Batteriechemie bestimmt Ihr tägliches Betriebstempo. Ältere NiMH-Akkus leiden unter Memory-Effekten. Sie verschlechtern sich schnell, wenn sie unsachgemäß aufgeladen werden. Lithium-Ionen-Akkus bieten eine überragende Leistung. Sie halten ihre Ladung länger und wiegen weniger. Suchen Sie nach Hot-Swap-fähigen Batteriedesigns. Bediener können ein leeres Paket in Sekundenschnelle austauschen, ohne den Kran abzuschalten. Angestrebte Dauerbetriebszeiten von mehr als 20 Stunden pro Ladung. Dies gewährleistet eine unterbrechungsfreie Abdeckung über Doppelschichten hinweg.
Die Auswahl der richtigen Schnittstelle geht weit über den Vergleich von Preisschildern hinaus. Die richtige Wahl schafft ein perfektes Gleichgewicht zwischen präziser Ventilkompatibilität und robustem Überleben. Ein Proportionalsystem verändert die Art und Weise, wie Ihr Team schwere Materialien bewegt, grundlegend, vorausgesetzt, es lässt sich nahtlos in die einzigartige Architektur Ihrer Maschine integrieren. Beginnen Sie Ihren Auswahlprozess methodisch.
Beginnen Sie immer mit der Prüfung der aktuellen Hydraulikventile und der SPS-Logik des Krans, bevor Sie sich jemals mit Sendermarken befassen. Verstehen Sie die Hochfrequenzlandschaft Ihrer Fabrik. Geben Sie unabhängigen Sicherheitszertifizierungen Vorrang vor auffälligen Marketingaussagen. Führen Sie diese entscheidenden nächsten Schritte aus, um Ihr Upgrade abzuschließen:
Wenden Sie sich an einen qualifizierten Systemintegrator, um die Signalausgangsanpassung zu überprüfen.
Fordern Sie detaillierte technische Datenblätter an, um zu bestätigen, dass die Latenzwerte unter 50 Millisekunden bleiben.
Werten Sie CAD-Zeichnungen aus, um sichere, schwingungsisolierte Montageorte für Empfänger zu planen.
Testen Sie das physische ergonomische Gewicht der Bauchbox, um Ermüdungserscheinungen des Bedieners vorzubeugen.
A: Nein. Sie müssen elektrohydraulische Proportionalventile oder einen Konvertierungsverteiler installieren, um Proportionalsignale nutzen zu können. Standard-Ein/Aus-Spulen öffnen oder schließen nur vollständig. Sie können den Flüssigkeitsfluss nicht für variable Geschwindigkeiten modulieren.
A: Hochwertige Industriesysteme arbeiten mit nahezu keiner wahrnehmbaren Verzögerung, typischerweise zwischen 15 und 40 Millisekunden. Dadurch wird sichergestellt, dass die Last sofort auf Ihre Handbewegungen reagiert. Eine hohe Latenz führt zu einer Überkorrektur und gefährlichen Pendeleffekten.
A: Nutzen Sie Systeme mit automatischer Frequenzverwaltung und eindeutigen ID-Codes (über 16-Bit-Adressierung), um sicherzustellen, dass Sender nur mit den gepaarten Empfängern kommunizieren. Die Frequency Hopping Spread Spectrum (FHSS)-Technologie weicht aktiv überfüllten Kanälen aus.
